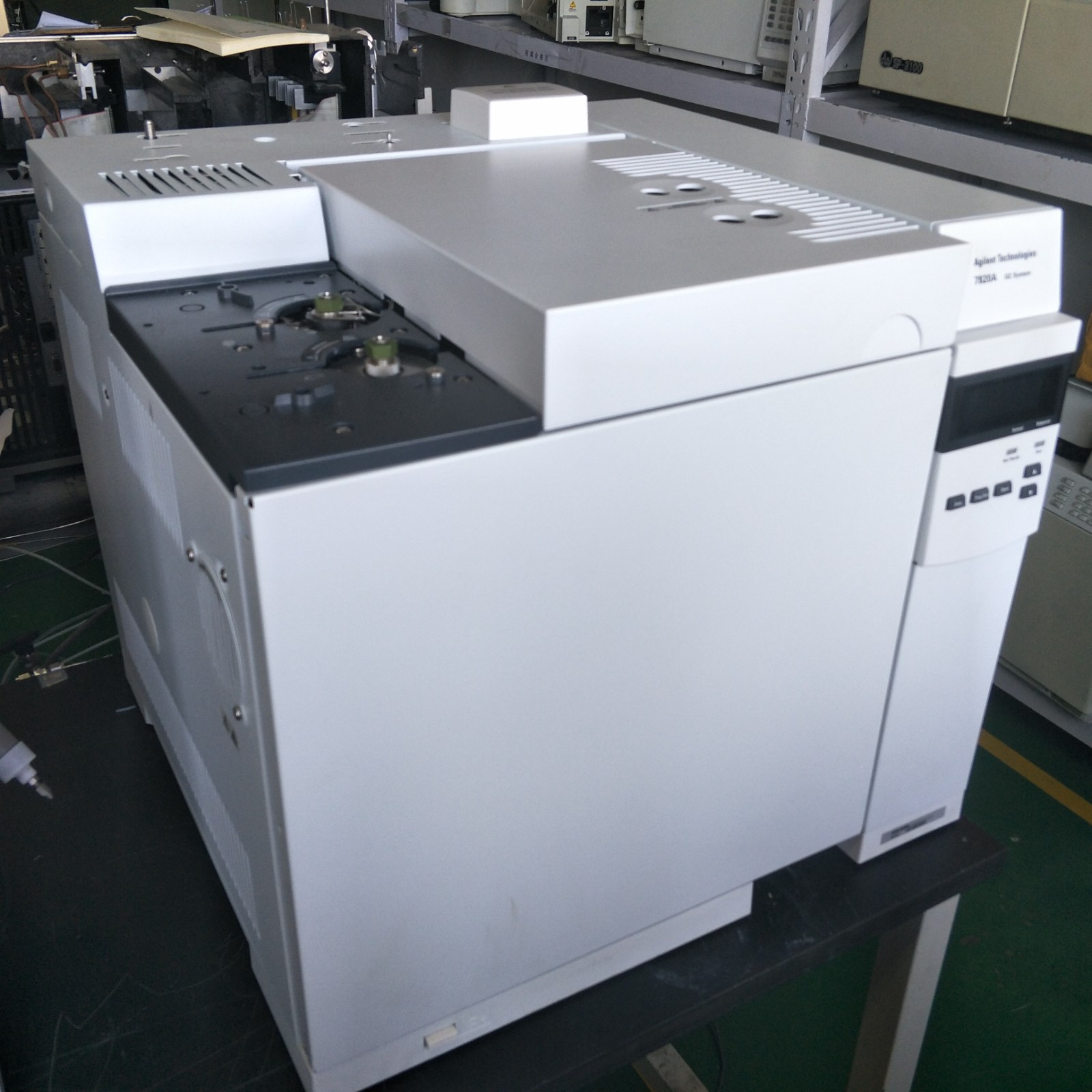

安捷伦Agilent 7820气相色谱仪系统仪器简介：

       安捷伦7820气相色谱仪秉承安捷伦GC技术和高质量，仪器简单适用，

适合于用户常规分析，可以日复一日地提供可靠的分析结果。

简化的GC 仪器键盘和显示屏提供序列信息、仪器条件和运行状态等信息。所有进样口和

检测器均采用电子气路控制(EPC)。选项包括EZChrom Elite Compact软件和一个16位

样品瓶的自动液体进样器(ALS)。

安捷伦Agilent7820气相色谱仪主要特点:

全电子气路控制 （EPC） 可用于所有进样口和检测器，确保上佳的重现性以及可靠的准确度和精密度

易于掌握和使用 – 简单、直观的 Agilent EZChrom Elite Compact 软件

简化的气相色谱仪前面板按键和显示屏提供了序列信息、仪器状况和运行状态，并大限度地减少操作失误

支持 16 个样品瓶的自动液体进样器

为提高工作效率和所有常规应用（包括一些应符合法规要求的应用）提供了上佳的性能

进样口的选择： 分流/不分流进样口适用于大口径柱和所有毛细管柱；填充柱进样口适用于大口径毛细管柱和填充柱

进样口的选择： 分流/不分流进样口适用于大口径柱和所有毛细管柱；填充柱进样口适用于大口径毛细管柱和填充柱

通过配套的软件键盘和显示屏，用户可以在它与积分仪或第三方软件连接后来控制系统安捷伦Agilent 7820A气相色谱仪技术参数：

规格和重量

• 高度：49 cm

• 宽度：56 cm

• 厚度：51 cm

• 平均重量：50 kg

GC仪器键盘和显示

中文或英文

环境条件

• 室内使用

• 环境温度： 15 到30 °C

• 环境湿度： 30 到70%

• 保存条件： – 40 到70 °C

• 操作海拔高度： 3100 米

安捷伦Agilent 7820A气相色谱仪性能指标，安全和法规，标准安全标准：

• 加拿大标准协会(CSA)：C22.2 No. 61010

• CSA/国家认证测试实验室(NRTL)：UL61010

• 国际电气委员会(IEC)：61010

• 欧洲标准(EN)：EN61010

符合下列电磁兼容性(EMC) 和放射性频率干扰(RFI)法规

• CISPR 11/EN 55011：1类, A级

• IEC/EN 61326

设计和制造遵循ISO 9001质量体系。可以提供ISO 9001认证证书。

安捷伦Agilent 7820A气相色谱仪系统总性能：

保留时间重复性：<0.06%

峰面积重复性：<2%

电源要求

• 220 V (+10%, –10%)

• 频率：47.5~63 Hz

• 100 V，功率1500 W (最大)；其它电压，功率2250 W (最大)

柱温箱

• 尺寸：28.0 x 30.5 x 16.5 cm

• 操作温度：室温以上8 °C 到425 °C

• 温度设定分辨率：1 °C

• 最大升温速率：75 °C/min (见表1)

• 最长运行时间：999.99 min

• 程序升温阶数：5

• 温度波动：环境温度变化1 °C, 柱温箱温度变化< 0.01 °C

– 柱箱温度梯度：~ 2%

– 程序升温重复性：~ 1%

加热区

• 独立加热区，不含柱温箱：5个(两个用于进样口，两个用于

检测器，还有一个辅助用)

• 辅助加热区的最高操作温度：350 °C

支持多达两个加热阀

电子气路控制(EPC)

• 所有进样口和检测器都是电子气路控制

进样口EPC模块

• 压力设定值，控制精度为0.01 psi

• 流量传感器准确度：< ± 5%

检测器EPC模块准确度：< 设定值的8%

进样口

• 最多同时安装两个进样口

• 可配置的进样口：

– 吹扫填充柱进样口(PP)

– 分流/不分流毛细管进样口(S/SL)

吹扫填充柱进样口

• 电子流量控制

• 最高操作温度400 °C

• 最大流量：< 100 mL/min

• 适配接头可用于1/4 英寸和1/8 英寸填充柱，以及0.530 mm

毛细管柱

分流/不分流毛细管进样口（S/SL）

• 电子压力/流量控制

• 最高操作温度400 °C

• 压力范围：0 到60 psi

• 最大分流比：250:1

• 总流量设定范围：对于氮气：0 到200 mL/min；对于H2或He：

0 到500 mL/min

检测器

所有检测器的气体均采用电子气路控制(EPC)。可以同时安装两

个检测器。

可用的检测器

• 火焰离子化检测器(FID)

• 热导检测器(TCD)

• 电子捕获检测器(ECD)*

• 氮磷检测器(NPD)

FID

• 电子压力/流量控制

• 最高操作温度425 °C

• 最小检测限（MDL）：< 3 pg 碳/s，用十三烷测定

• 线性动态范围：> 107，用N2载气，0.29 mm 内径的喷嘴

• 最大数据采集速率100 Hz

TCD

• 电子压力/流量控制

• 最高操作温度400 °C

• 最小检测限（MDL）：< 800 pg 丙烷/mL，使用He载气(实验

室环境可能会影响MDL)

• 灵敏度：>80000 mV•mL/mg

• 线性动态范围：105 (± 10%)

ECD*

• 电子压力/流量控制

• 配备隐藏阳极和高流速，用于抗污染

• 最高操作温度400 °C

• 尾吹气：氩气/5% 甲烷或者氮气

• 放射源：< 15 mCi 63Ni

• 最小检测限（MDL）：< 0.02 pg/mL 林丹

• 动态范围：> 104，用林丹测定

• 最大数据采集速率50 Hz

*在日本不提供ECD

NPD

• 电子压力/流量控制

• 最高操作温度400 °C

• 最小检测限（MDL）：< 0.4 pg N/s, < 0.2 pg P/s，用偶氮苯/

马拉硫磷混合物测定

• 选择性：25000 到1 gN/gC, 75000到1 gP/gC，用偶氮苯/马

拉硫磷混合物测定

• 动态范围：> 104 N, > 104 P，用偶氮苯/马拉硫磷混合物测定

• 数据采集速率：高达100 Hz

可选的自动液体进样器（ALS）

支持一个G4513A 自动进样器，容量为16个样品瓶

数据通讯

• 标配有一路模拟信号输出通道(1 mV, 1 V 和10 V 输出)

• 远程启动/停止

• 局域网（LAN）
