1.简介

LY15060为在线式1553B总线电缆网络测试仪，用在内外场飞机航电系统的维护和维修场景中，以在线测试1553B总线电缆，定位和排除电缆故障。LY15060由测试主机和手持终端构成，测试主机采用便携式加固笔记本结构，内建1553B总线分析模块，手持终端采用手持式结构，集成一路双冗余1553B远程终端（RT）接口，并内建直流电阻测试、绝缘电阻测试和阻抗测试功能。

2.特性

2.1可选1M或者4M总线速率

2.2支持GJB5186.5中的以下测试项目

   2.2.1物理连接测试：

          2.2.1.1包括开路、短路和极性测试（芯线是否反接）

   2.2.2短截线直流电阻测试

   2.2.3屏蔽层绝缘电阻测试

   2.2.4短截线特性阻抗测试

   2.2.5总线衰减测试

   2.2.6总线耦合器衰减测试

   2.2.7总线间隔离测试

   2.2.8波形过零点畸变测试

   2.2.9波形畸变测试

   2.2.10波形对称性测试

   2.2.11数据通路测试

2.3主机集成如下功能

   2.3.1一路双冗余多功能MIL-STD-1553B控制器

         2.3.1.1可同时作为一个BC、一个MT和31个RT

   2.3.2总线波形分析模块

         2.3.2.1 用以捕获和分析总线波形

   2.3.3总线波形合成模块

         2.3.3.1用以实时合成总线波形

2.4远程终端集成如下功能

   2.4.1一个MIL-STD-1553B远程终端（RT）

         2.4.1.1内置总线波形合成模块用以实时合成总线波形，用以配合主机来测试电缆网的交流电气特性。

   2.4.2直流电阻测试模块

         2.4.2.1 用以测量电缆网短截线的直流电阻，测量精度为10mΩ。

   2.4.3阻抗测试模块

         2.4.3.1用以测量短截线的特性阻抗，测量精度为1%FS。

   2.4.4绝缘电阻测试模块

         2.4.4.1绝缘电阻测试电压为250VDC。

   2.4.5完全自主设计

         2.4.5.1测试仪主机和手持终端的软硬件及结构均为自主设计，为售后的维护和维修提供有力保障。

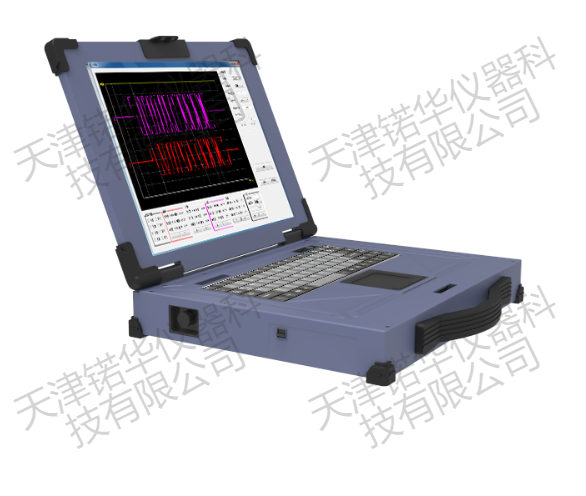

3.主机

      主机内集成一路双冗余1553B总线分析接口，总线分析接口通过总线波形合成模块来调节输出的总线波形参数，并通过总线波形分析模块来分析接收到的总线波形参数，如峰峰值、过零点偏差和幅度畸变等。

      除了总线波形的合成和总线波形的分析功能外，总线分析接口还可实现MIL-STD-1553B总线的仿真功能，内建的多功能MIL-STD-1553B总线控制器可同时仿真1个BC、1个MT和31个RT。

4.手持终端

      远程终端提供直流电阻、交流阻抗和绝缘电阻测量接口，同时通过J599内置的两个8#同轴连接器来引出一路双冗余1553B RT接口。手持终端上设计有单色点阵液晶屏，用以显示测量数据以及终端状态，并通过按键来操作手持终端。

5.典型应用

       LY15060用于飞机内外场维修领域，用以在线测试1553B总线电缆网，分析、定位和排除总线电缆故障，测试时，将测试主机和手持终端分别连接到被测总线电缆网络的短截线节点上。

       在日常的维护和检修过程中，可以只用手持终端来检测电缆网通过测量电缆网短截线的直流电阻、短截线的特性阻抗以及屏蔽层和芯线的绝缘电阻，即可发现和排除80%以上的电缆网故障。
